| Модель вакуумной ленточной сушилки | Диаметр(мм) | Длина(мм) ч | Высота(мм) | Зона теплообмена | Температура нагрева | Содержание влаги в подаваемом материале | Содержание влаги в высушенном продукте | Ресурс нагрева | Испарение воды(кг / ч) | Корпус сушилкиМощность (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|
| YCB-10 | 1612.0 | 7992.0 | 2289.0 | 10.0 | 30-150 ° C | 20-80% | 0.2-5% | Пар или горячая вода илиГорячее масло | 5-10 | 9.00 |
| YCB-25 | 1812.0 | 11500.0 | 2369.0 | 30.0 | 15-25 | 10.00 | ||||
| YCB-40 | 2210.0 | 12090.0 | 3500.0 | 50.0 | 30-40 | 12.00 | ||||
| YCB-55 | 2212.0 | 13090.0 | 3855.0 | 60.0 | 45-55 | 14.00 | ||||
| YCB-75 | 2316.0 | 13840.0 | 3876.0 | 80.0 | 60-75 | 14.50 | ||||
| YCB-90 | 2500.0 | 14588.0 | 3900.0 | 100.0 | 80-90 | 15.50 | ||||
| YCB-100 | 2500.0 | 15900.0 | 3300.0 | 110.0 | 90-100 | 16.00 | ||||
| YCB-110 | 2500.0 | 15950.0 | 3673.0 | 120.0 | 100-110 | 16.50 | ||||
| YCB-120 | 2800.0 | 16300.0 | 3700.0 | 140.0 | 110-120 | 17.50 | ||||
| YCB-130 | 2816.0 | 16900.0 | 3775.0 | 150.0 | 120-130 | 18.50 | ||||
| YCB-140 | 3016.0 | 17400.0 | 3910.0 | 160.0 | 130-140 | 20.50 | ||||
| YCB-160 | 3220.0 | 17770.0 | 4583.0 | 186.0 | 14—160 | 22.5 | ||||
| YCB-180 | 3500.0 | 18900.0 | 4380.0 | 200.0 | 160-180 | 25.50 |
Вакуумная ленточная сушилка непрерывного действия эффективно решает проблемы, существующие в традиционной китайской медицине: многие экстракты трудно высушивать, температура распылительной сушки слишком высока, а термочувствительные вещества легко разрушаются. Вакуумная печь отличается длительным временем сушки, высоким энергопотреблением и прерывистой работой. Продукт легко загрязняется бактериями, впитывает влагу и не может соответствовать принципам GMP.
Успешная разработка вакуумной ленточной сушилки сыграла очень активную роль в решении проблем сушки в отраслях традиционной китайской медицины, фармацевтических полуфабрикатов, тонкой химии, продуктов питания и здоровья, и является лучшим продуктом для замены распылительной сушки и сушки в вакуумных печах. Например, в традиционной китайской медицине: софора желтоватая, шалфей краснокорневищный, лигустикум полосатый, растения семейства зонтичных, андрографис метельчатый, трутовик лакированный, софора желтоватая, женьшень, элеутерококк колючий и т.д.; в пищевой промышленности: кофе, экстракт солодового молока, фруктовое сокровище, сухое молоко быстрого приготовления, чай быстрого приготовления и т.д.;
Сушилки данного типа отличаются высокой эффективностью при работе с мелкодисперсными химикатами, пигментами, пестицидами и другими веществами.
Вакуумная ленточная сушилка отличается не только низкой температурой сушки и непрерывностью процесса, но и малыми потерями продукта, меньшим количеством отходов и удобством эксплуатации. Она позволяет снизить трудоемкость и сэкономить много энергии. По сравнению с вакуумными сушильными печами той же производительности данная сушилка позволяет экономить до 65% потребляемой электроэнергии и до 70% пара.
Принцип работы вакуумной ленточной сушилки
Продукт подается в вакуумную камеру сушилки через шнековый питатель и равномерно распределяется по конвейерной ленте. Конвейерная лента со специальным роликовым приводом работает с заданной скоростью. Под конвейерной лентой расположены независимые нагревательные пластины и набор охлаждающих пластин. Конвейерная лента плотно прилегает к нагревательным пластинам и охлаждающим пластинам и передает тепло, необходимое для сушки, материалам и охлаждения за счет контактной теплопередачи. Установите рабочую скорость конвейерной ленты в соответствии с типом продукта. Когда продукт транспортируется конвейерной лентой от одного конца цилиндра к другому, он высушен и охлажден. При откидывании конвейерной ленты высушенный осадок продукта отделяется от конвейерной ленты. После измельчения измельчающим устройством он выгружается через специальную заслонку. Полученные частицы подходят для изготовления капсул или таблеток.
Оборудование управляется с помощью ПЛК через человеко-машинный интерфейс ПК. На сенсорном экране панели управления отображаются различные параметры процесса, производственные данные и другие параметры, которые можно изменять и настраивать в режиме реального времени.

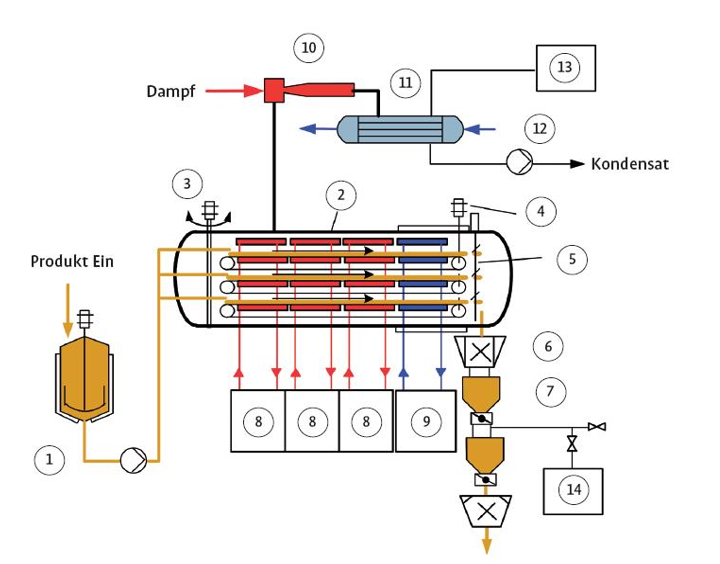

Принципиальная схема вакуумной ленточной сушилки
Особенности и преимущества вакуумной ленточной сушилки
(1) Низкая температура сушки, малое энергопотребление, отсутствие загрязнения продукта, непрерывное производство, автоматическое управление, соответствие требованиям GMP;
(2) Сушка при низкой температуре, которую можно регулировать в зависимости от типа продукта (35-90 ℃);
(3) В процессе сушки продукт имеет определенную степень кристаллизации. После измельчения гранулы обладают хорошей текучестью и могут быть непосредственно засыпаны в капсулы;
(4) Скорость подачи можно точно регулировать даже при небольшом количестве продукта, расномерно распределяя продукт;
(5) Каждая конвейерная лента индивидуально управляется двигателем с преобразованием частоты;
(6) Автоматическое гранулирование, непрерывная выгрузка сухих частиц в приемный резервуар в условиях вакуума, приемный резервуар может быть заменен в процессе автоматической сушки;
(7) Малоеэнергопотребление и низкий уровень шума;
(8) Движение конвейерной ленты контролируется двигателем с преобразованием частоты вращения с функциями коррекции и регулировки натяжения;
(9) Расходная емкость оснащена перемешивающим устройством и устройством поддержания постоянной температуры, которое можно нагревать и перемешивать при добавлении вспомогательных материалов;
(10) Система управления на базе ПК, дружественный интерфейс, удобное управление, гибкое изменение параметров процесса
(11) Конвейерная лента настраивается в соответствии с требованиями пользователя.
Примечание: оборудование может быть изготовлено в специальном исполнении в соответствии с требованиями заказчика и характеристиками продукта.
